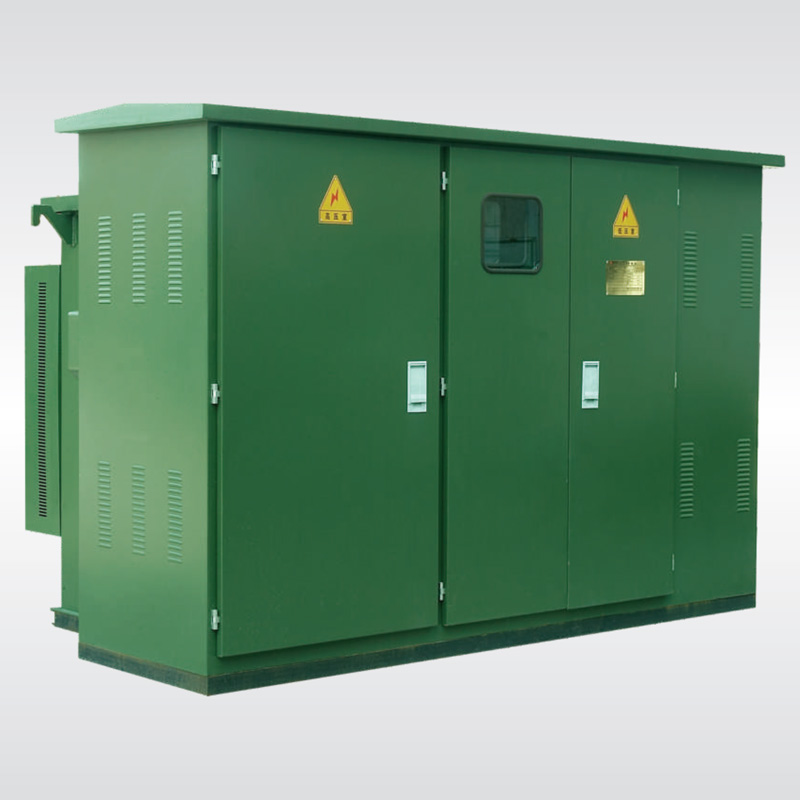

ZBW(ZGS)-12/0.4组合式变电站

ZBW(ZGS)- 12/0.4预装式变电站是国产化美式箱变。该产品作为电缆化配电网中重要的供电单元。集高压控制,保护,变电,以及配电设备于一体的成套预装产品,广泛应用于城乡配电网之中。

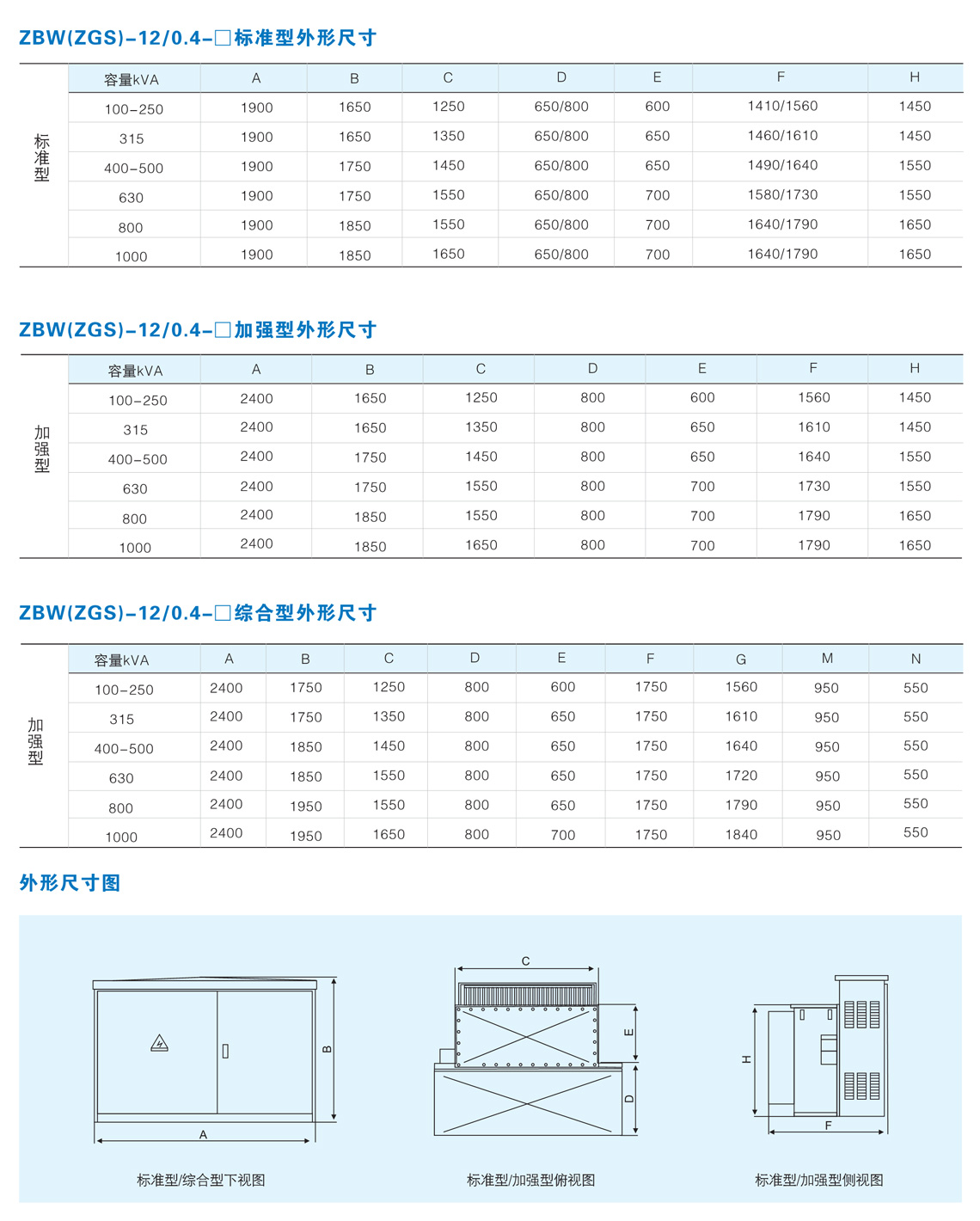

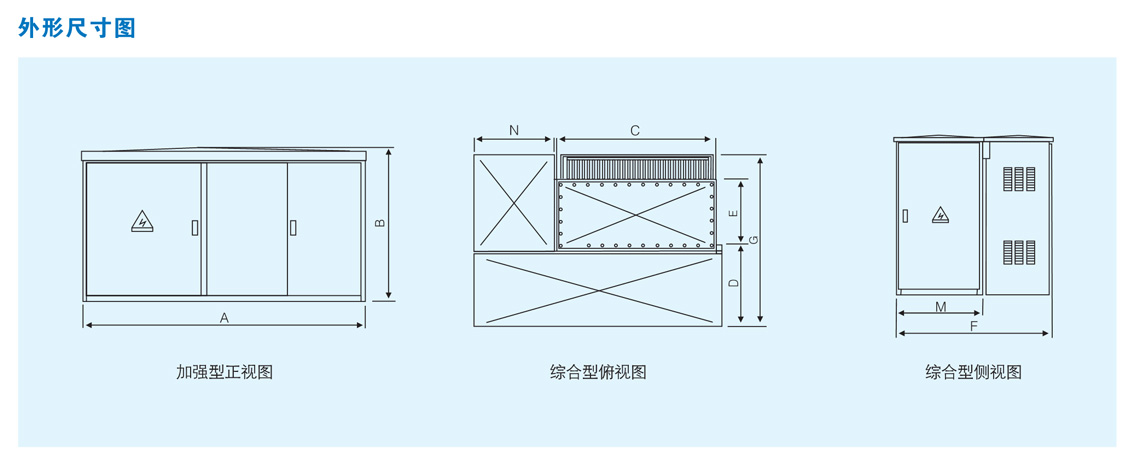

该产品将高压负荷开关、高压熔断器置于变压器油中。具有与变压器器身共箱或分箱两种结构形式。油箱采用全密封结构。配有油温表、油位表、压力表、压力释放阀、放油阀等元件以监测变压器运行状况。该产品分为环网型、终端型及电源型供电方式。为了使此种产品更适合于我国电网的实际要求,公司又推了插拔型干式熔断器,熔丝的熔断不影响变压器油的性能。根据低压馈出要求的复杂程度。ZBW(ZGS)- 12/0 4型产品分为标准型、加盟型和综合型三种外壳形式。使用户和设计单位在选型时,做到更灵活、更经济。

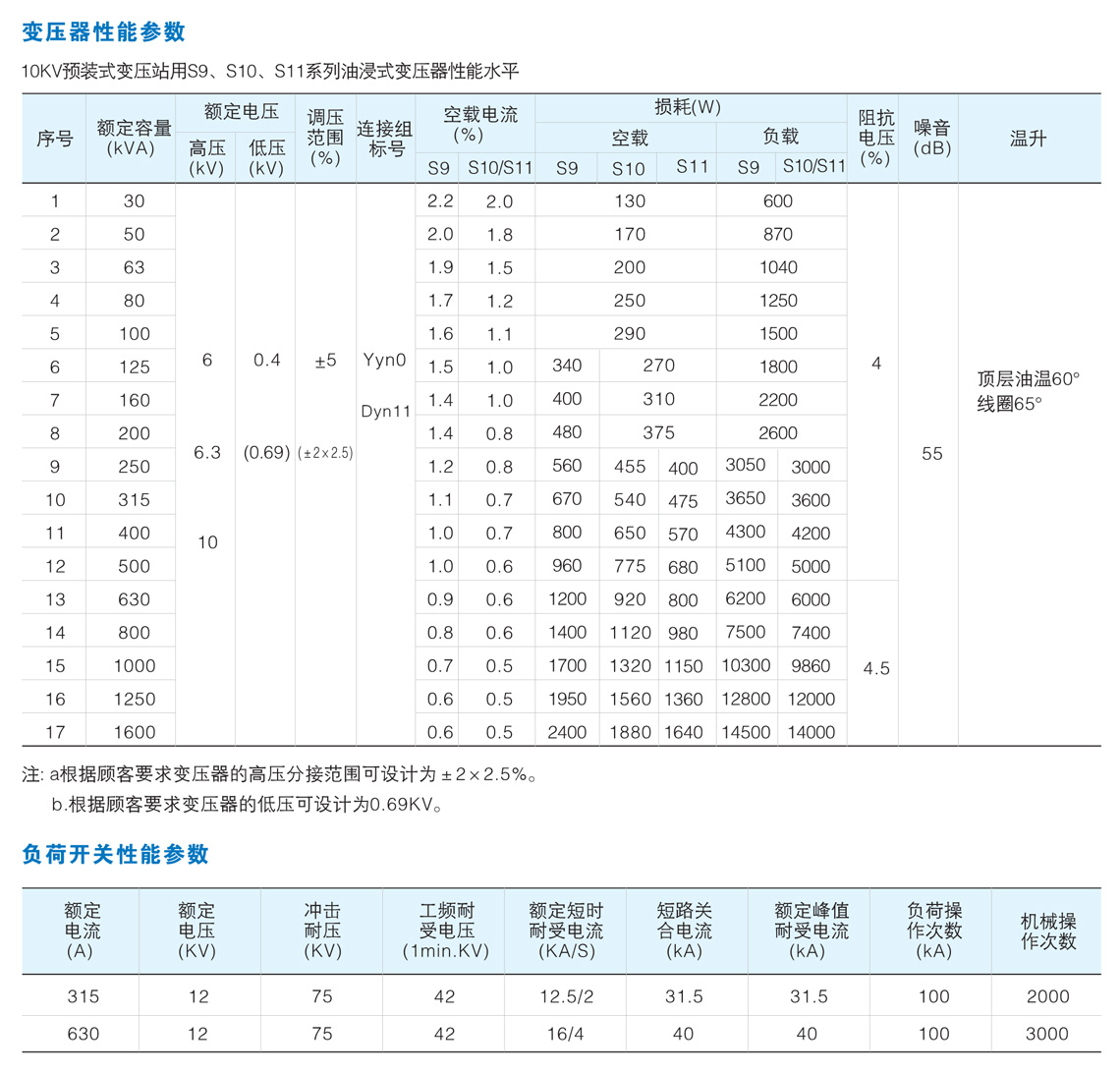

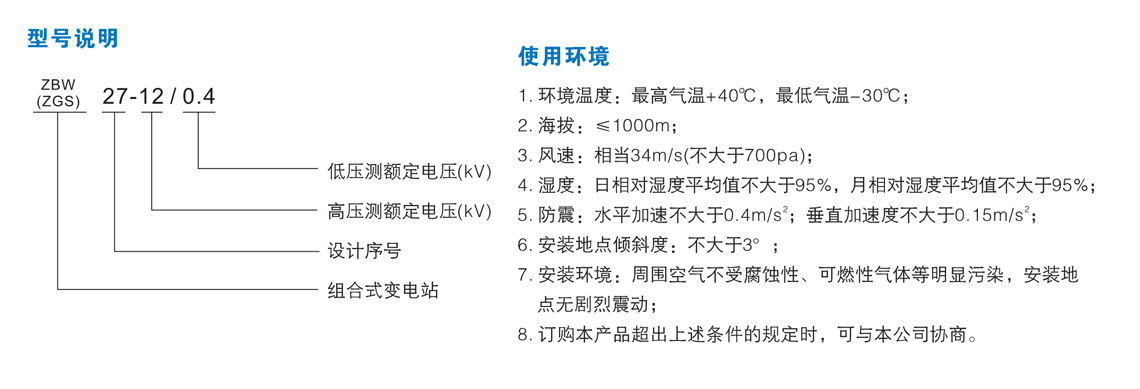

产品详情:

产品优点

1.结构紧凑,体积小。仅为同容量国产欧式箱变的1/3- 15左右,大大减少占地面积。

2.全密封,全绝缘结构,无需绝缘距离,可靠保护人身安全。

3.高压接线即可用于环网,又可用于终端,供电方式灵活,可靠性高。

4.变压器性能卓越:低损耗。飫噪音、低温升:过载能力强,抗短路,耐冲击能力强。

5.满足各种低压馈出要求,可技方案选择,亦可自行设计。

6.电缆头有200A时型播头及600A T”型固定式电塌接头两种,均可配置全艳缘氧化锌避霄针器,200A型电缆头可以带负荷播披。又

可以起到隔离开关的作用。

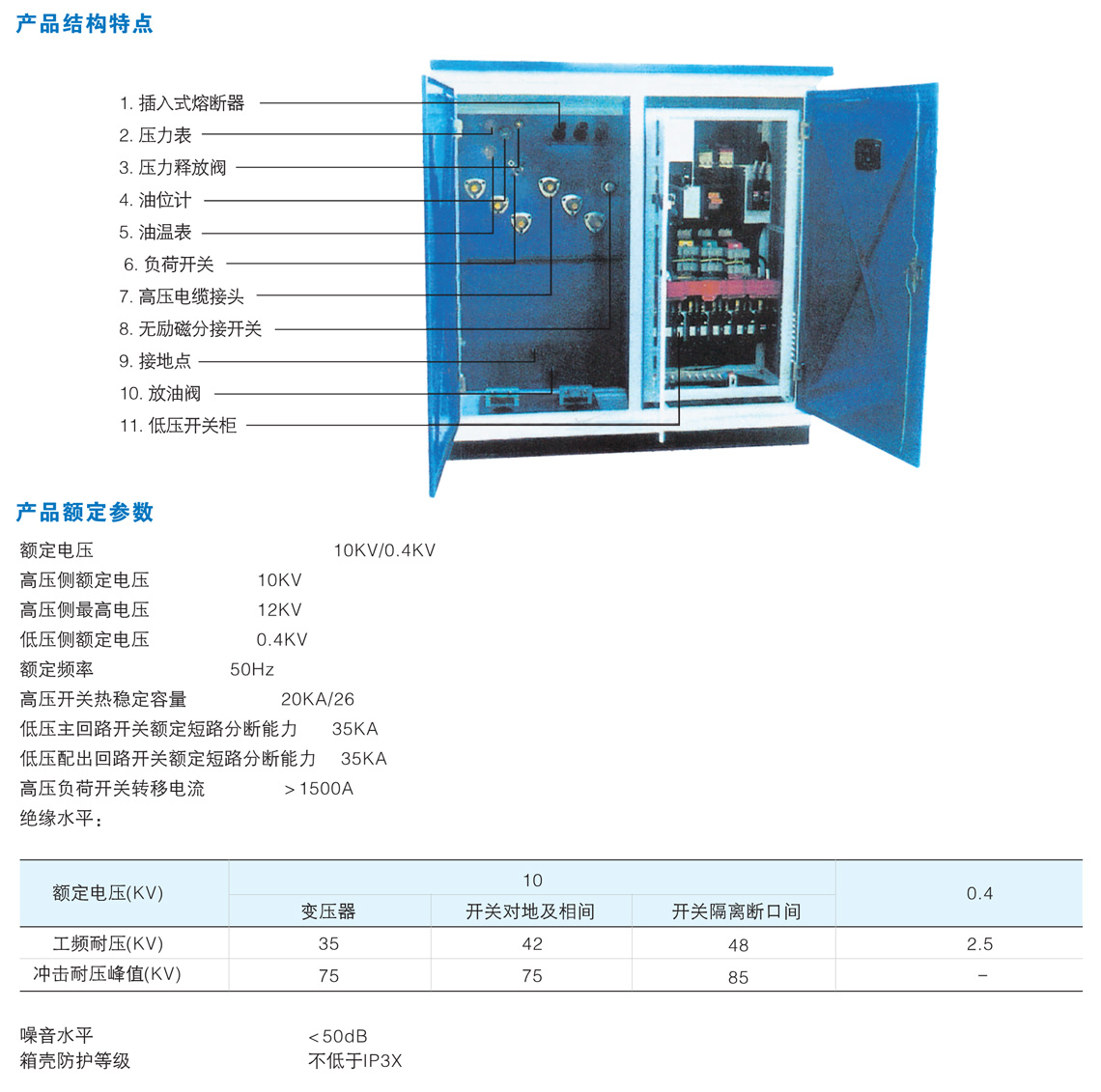

结构特点

箱壳骨架结构采用槽钢及角钢制造,有较高的机械强度,外壳采用铝合金板等材料制造,表面光滑平整,产品美观大方,且具较好的防腐性能。箱体的基座高出地基300- 600mm。

柜壳所有的门均向外开,开启角度大于90°,且设定位装置。并装有把手。暗闩和能防雨、防堵、防锈的暗锁。箱体均为金密封防盗结构:为保证在一般网围空气温度下运行时,所有的电器设备的濯度不超过其最大允许温度,箱体没有足够的白然通风口和隔热措施。預装式交电站的箱体设有专用接地导体,该接地导体上设有与接地网相连的固定连接端子。其数量为两个以上,有明显的接地标志。接地端子为直径不小于12mm和铜质螺栓。接地导体采用铜带。其电流密度不大于200A/mm2载面不小于30mm2,并保证流过最大短路电流时不发生过热或影响周围物体的安全。专用接地导体所承受的动。热稳定电流应与高压配电装置的接地方式相配合。.

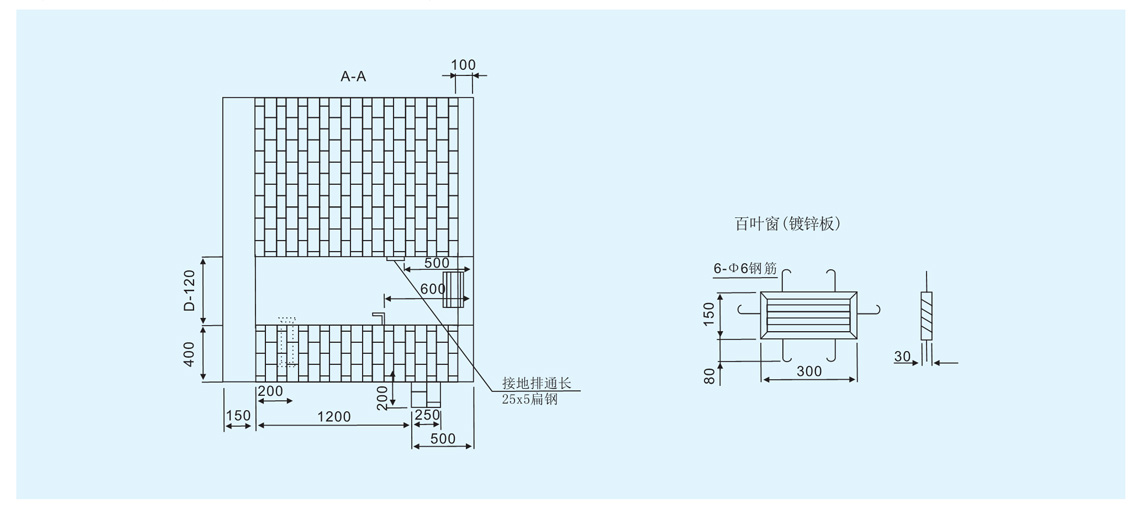

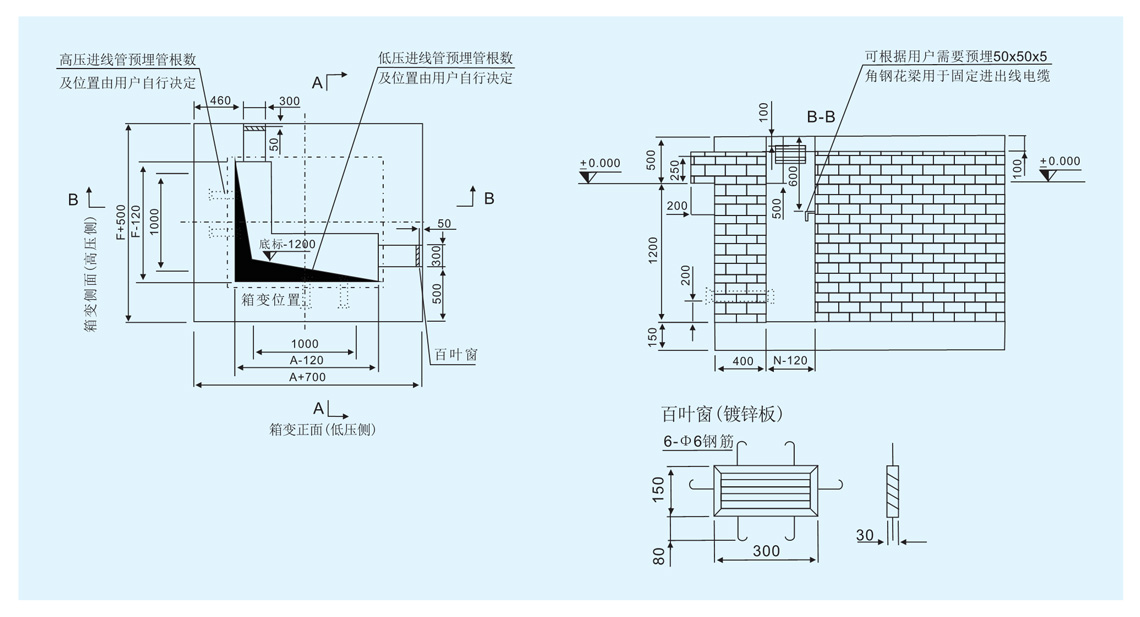

基础施工要求

1.基础施力要求100Pa以上。

2.基础设在地势较高处。四周向外排水,采用红砖水泥砂浆砌筑,内外墙壁用1: 2水泥砂棠揀20rm厚,掺3%防水剂。

3.电缆室底面需向集水管侧略有倾斜,以免积水。

4.百叶窗里恻啤150x300的钢板网10x20)]菱形眼,百叶窗外框焊筋爪埋入墙内。

5.基础施工应符合JGJ16- -83《建筑电气设计技术规程》有关规定。

6.接地干线及接地板的做法仍按常规做,接地干线从电缆沟引出后可沿环网柜四周布置,也可从一方延伸布置接地极,接地电阻要求s40.

7.图中尺寸为推荐值。

8.为进线方便用户可根据现场实际情况在三个或四个方向设置电缆井。

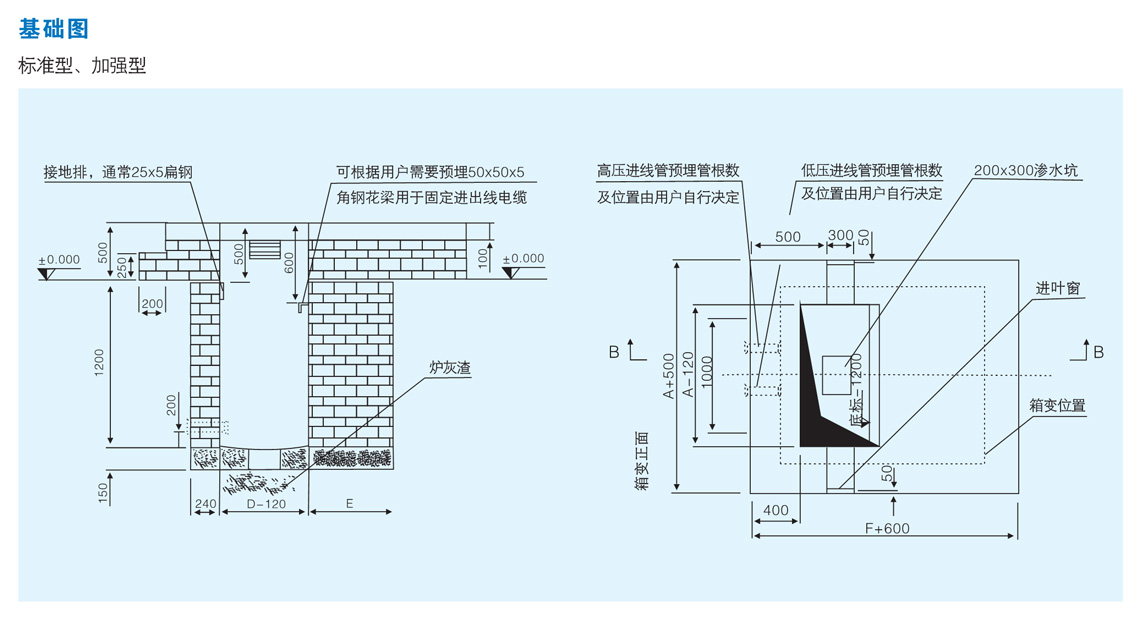

基础施工要求

1.基础施力要求100kPa以上。

2.基础设在地势较高处,四周向外排水,采用红砖水泥砂浆砌筑,内外墙壁用1: 2水泥砂浆抹20mm厚,掺3%防水剂。

3.电缆室底面需向集水管侧略有倾斜,以免积水。

4.百叶窗里侧加焊150x300的钢板网( 10x20)菱形眼,百叶窗外框焊筋爪埋入墙内。

5.基础施工应符合JGJ16- -83《建筑电气设计技术规程》有关规定。

6.接地干线及接地极的做法仍按常规做,接地干线从电缆沟引出后可沿环网柜四周布置,也可从一方延伸布置接地极,接地电阻要求≤42。

7.图中尺寸为推荐值。

8.底板在原土层上,如果不是原土层应采用措施务实原土层。
