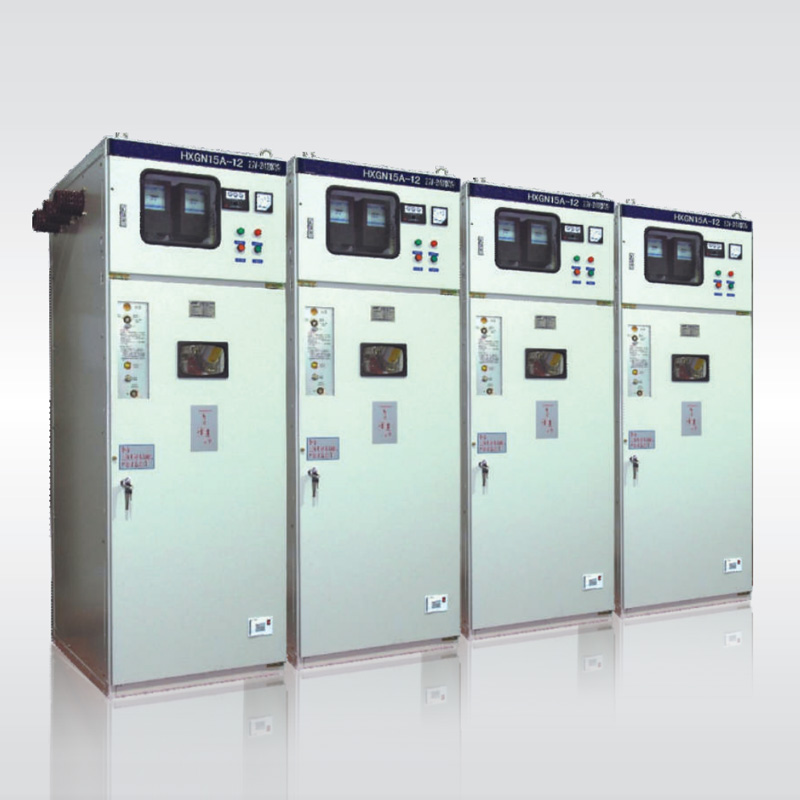

HXGN15-12(SF6) 箱型固定式交流金属封闭环网开关设备

HXGN15-12(SF6) 箱型固定式交流金属封闭环网开关设备(简称环网柜),是为城市电网改造和建设需要而生产的新型高压开关柜。在供电系统中作为开断负荷电流以及关合短路电流之用,本环网柜配用真空负荷开关,操作机构为弹簧操动机构,该机构既可手动操作,也可电动操作。开关和隔离刀配用于动操作机构,本环网柜成套性强、体积小、无火灾和爆炸危险,具有可靠的“五防”功能。

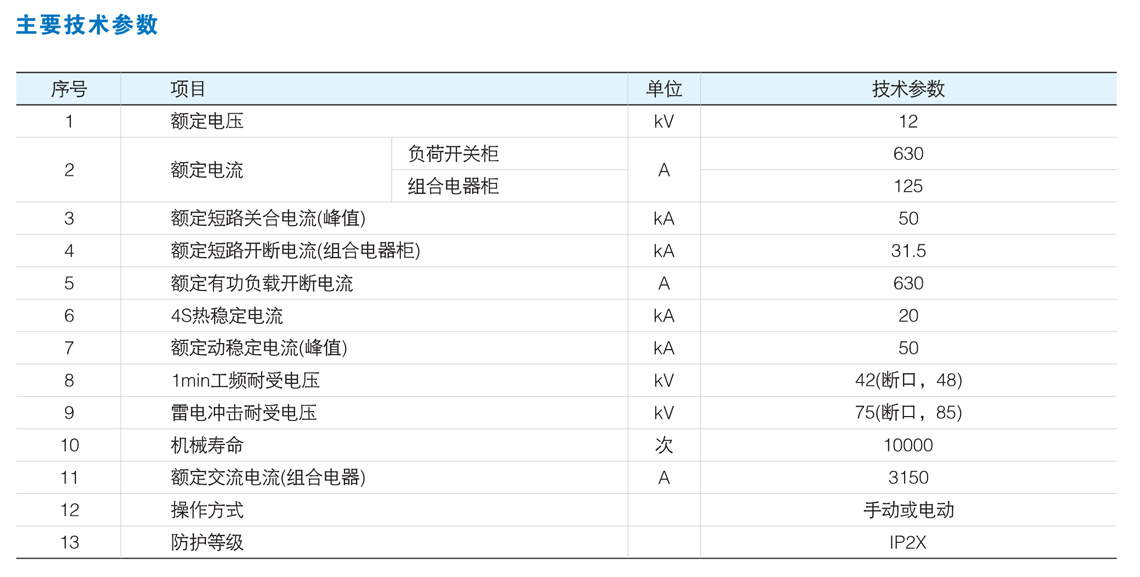

产品详情:


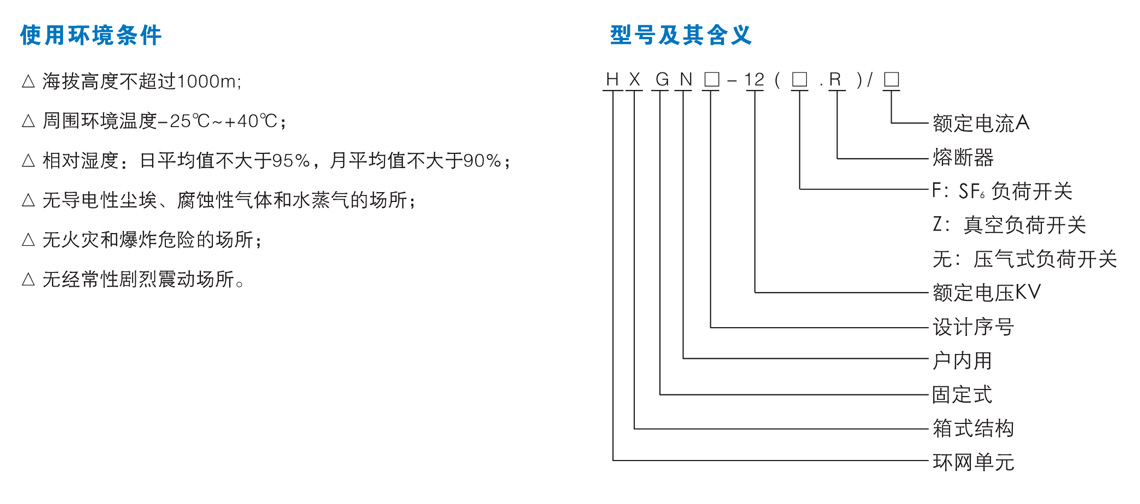

适用范围

环网柜适用于交流IOkV、50Hz的配电系统中。广泛地用于城市电网建设和改造工程、工矿企业、高层建筑和公共设施等,作为环网供电单元和终端设备起着电能分配、控制和电气设备的保护作用,也可装在箱式变电所中。本环网柜符合IEC420《高压交流负荷开关熔断器组合电器》、GB3906-91 《3-35kV交 流金属封闭开关设备》的有关规定。

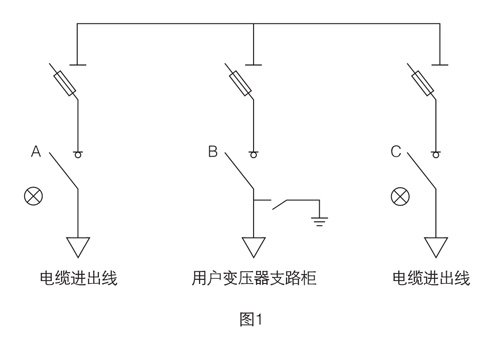

环网供电一般由三个基本单元组成(见图1 )进出线柜作为环网单元,当任一线出现故障时,能及时隔离,并由另一单元保证用户变压器支路连续。用户回路环网柜对变压器起着保护和隔离作用,便于维护检修。

环网柜可任意延展,并可根据用户要求由基本单元构成多种组合方案,可实现任何变( 配)电所的任意组合方案。


结构特点

1、结构性能特点

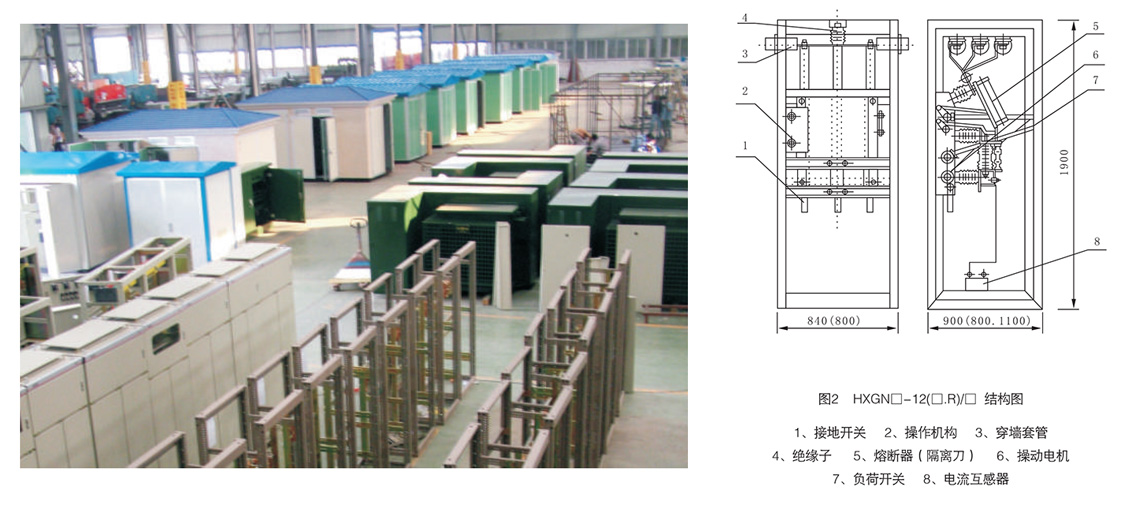

环网柜的外壳由基本骨架、顶板、面板、侧板组成封闭结构。环网柜的顶部为母线室,母线室的前面为仪表室,两室之间的钢板隔开,柜的上部有负荷开关室,中下部为电缆进出线和其它元件室。环网柜主要设备有真空负荷开关、隔离开关(或带熔断器隔离刀闸)、接地开关、避雷器、操作机构、联锁机构及测量、计量回路等组成。( 见图2 )

2.功能单元

环网柜主要配装FZN21- 12/630型二工位真空负荷开关,主要方案为进线柜和出线柜。

A.进线柜方案

柜内配装-台FZN21- 12/630型二工位真空负荷开关,柜内还可灵活配装CT. PT。主回路由一台FZN21- 12/630真空负荷开关配装隔离刀,可分别达到接通母线、隔离二个工位。

B.出线柜方案

柜内配装一台FZRN21-12/T125-31.5负 荷开关- -熔断器型组合电器,并在柜内可灵活装配CT、PT和Zn0避雷器。熔断器组合电器柜,熔管带有撞针,短路情况撞针撞击跳闸机构,实现快速开断,能有效地保护电器设备。

C、 “五防”闭锁功能

a、送电操作:只有当柜体门关闭并锁定,操作接地开关到“打开"位置,才能操作负荷开关至合闸位置。

b.停电操作:当负荷开关处于开断位置,才能关合接地开关,接地开关处于关合位置时,插入绝缘了隔板到位,才能打开柜门。

c.真空火弧室与隔离刀有可靠的联锁,而隔离刀与接地刀互为联动,并与柜门联锁,绝缘隔板与柜门也有联锁。

d.两进线柜之间,进线柜与隔离柜间,亦可实现机械联锁。
